HPのデスクトップのグラボ交換! 独自規格はややこしい…

2020年2月7日PC

gpu

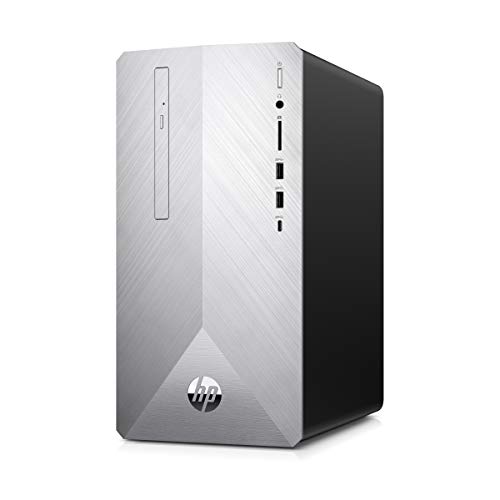

使い始めて1年ちょっとの、
HP Pavilion Desktop 595。
(以下 PD595)

当初はパソコンでゲームなんて大して
しないから、グラフィックは
なんでもいいや~

と思っていましたが、

意外とやってみると面白い…www

ひさびさのモンハンにすっかり
ハマってしまい…w

が、
このpcのグラボは、
RadeonのRX550。

かなりのローエンドのグラボ。
これでもMHWをプレイできないことは
ないけど…

どうせならもうちょっと高画質で
遊んでみたいな、と。

ということで、

グラボ交換に挑戦!

してみました。

が、壁がたくさん…

追記:現在のモデルと一部使用が違う
箇所もありますので、ご自分のモデルを
ご確認ください。

実際の交換作業はこちら。

グラボの選定

交換しようといろいろ調べていると、
補助電源の有り無しで性能が大きく変わる
とのこと。

高性能になればなるほど、電力もそれだけ
必要に。
まあ、当たり前のことですね。

が、これが私の場合、大きな壁に。

PD595の電源はたった310w…

Pavilion Desktop 595 電源

一般的にpcの電源容量は消費電力の

1.5~2倍

程度が目安だと。

それを考えると310はかなり少ない…

1.5倍で考えてもトータル206wくらいまで。

まあ、このpcの新しいモデルには、
GTX1650が搭載されているので、
補助電源不要のグラボまでなら、
消費電力75wくらいまでなら
問題なく使えるのでしょう。

それ以上の性能のグラボを積みたいなら、
電源容量が足りない。

ちなみに一番高性能な、

RTX2080ti

の消費電力は250w。
凄まじいですね…w

じゃあ、足りないなら、
大容量の電源に交換すればいいじゃん。

と、なりますよね。

はい、そうなんですが…

HPのPCの電源は独自規格!

なんです…

すべての製品が、というわけではないようですが、
このPD595に関しては独自規格なのです。

しかも、電源だけではなく、

マザーボードも!

いやこれが悪い、というわけではないんですが、
パーツ交換をしたい、という時にはかなり厄介…

Pavilion Desktop 595 電源

この電源ね…

一般の電源ユニットは規格でサイズが統一
されています。
例えば、

ATX電源は、

幅150㎜×高さ86㎜×奥行140or160㎜

SFX電源はいくつかあり、

幅100㎜×高さ63.5㎜×奥行125㎜

など。

ですがこのHPのPCG007という電源は、

幅95㎜×高さ72㎜×奥行165㎜

というどれにも当てはまらない
謎サイズなのです!

ただスペースを考えれば、SFX電源なら
入りそうです。

なのですが!!

マザーボード、コネクタ類も独自規格!

なので、

Pavilion Desktop 595 内部

わかりますかね?
一般的な電源供給コネクタの、

ATXメインコネクタ 24ピン

が、

存在しない!

のです…

私もそこまでpcに詳しくないので、
混乱しました…w

どうやら、

Pavilion Desktop 595 内部

この4ピンコネクタ2つで、
電源を供給しているもよう…
(違ってたらすいません)

だから、電源ユニットを買っても
繋げられないから使えない…

変換ケーブルとかもあるかも
しれないですが、素人なので
なかなかそこまでは…

なので、とりあえず電源はそのまま。

この容量内で、どのグラボにするか。

普通に無難に考えれば、メーカーも
搭載している、

GTX1650

created by Rinker
MSI
¥18,790 (2020/09/28 17:12:59時点 Amazon調べ-詳細)

がベストだと思います。

思うのですが、
それだとなんか面白くない…w

なんかこう…
ちょっと違うの、もう少し性能を
少ない電力でプラスできるものは
ないのか…www

ありました!!

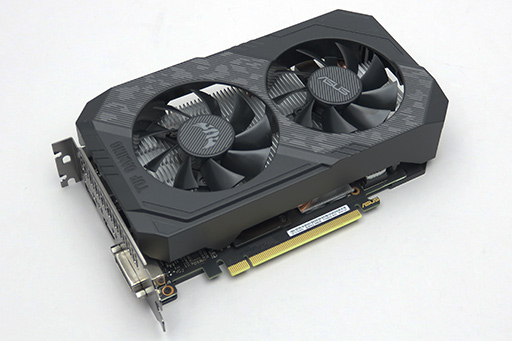

GTX1650Superという選択

はい、これです!

GTX1650Super

比較的最近出た、
それ買うなら、

GTX1660ti

とかでええやん、と言われてあまり
見向きもされてない子です…w

それもそのはず、
1650無印より性能はだいぶ上がっているものの、
このSuperは、

補助電源が必要になってしまったのです!w
なので、上のように言われても
仕方がありません…

が、あえてそこに目を付ける!!w

この1650Super、
消費電力がたった100wなのです!
無印と25wしか変わらないのです。

75と100やったらたいして変わらんやろ!
いけるいける~www
素人考えですw

いや、補助電源コネクタあるの?

そうなんです、そこなんです…

実は…

Pavilion Desktop 補助電源コネクタ

あるんです!!
なぜか…

独自規格をいろいろ使っておいて、
なぜか使いもしない補助電源コネクタが
余っているんです!

これがある、ということは使えるんでしょ?
そういう使い方も想定してるんでしょ?

という判断で、これを使います!w

まあ、正直電力的に大丈夫かは、
かなり不安でしたけどね…w

ダメだったらメルカリで売ればいいや~
ってな感じで、購入してみることにw

一つ決め手になったのは、

https://www.4gamer.net/games/424/G042406/20191204073/

こちらのサイトの検証です。

・i7
・16GB
・SSD 500GB
・GTX1650Super

という環境での各種ベンチマーク時の
最大消費電力が、

222w

だということです。

222×1.5=333

まあ、大丈夫だろう!
そんなに常に高負荷で使う訳じゃないし、
最大でこれくらいなら、仮にちょっとこれ以上に
なっても少し余裕がある。

しかも、

https://thehikaku.net/pc/game/19geforce-gtx1650-super.html

こちらのサイトでは、
MHWが、

フルHD・高画質・60FPS

でプレイできる、とのこと。

これ凄いじゃん!!

ということで、

GTX1650Super

の購入に踏み切りました!

というわけで、
おそるおそるpcのグラボ交換に初挑戦です。

なんか長くなっちゃったので、
そのもようは次回にw

続き

ではでは。
